El cuadro eléctrico es un elemento que alberga todos los interruptores que protegen una instalación eléctrica. Ese cuadro de luces y sus “palancas” tienen como objetivo asegurar la instalación, personas y aparatos conectados. ¿Sabes cuáles son sus partes, dónde se encuentra cada una y sus funciones?
A continuación, veremos cuáles son los elementos del cuadro eléctrico en una vivienda, qué hacer en caso de que salten los plomos y más.
Los componentes del cuadro de luz sirven para distribuir la electricidad en la vivienda o en tu local. Además, reparte la potencia necesaria para cada apartado. Es muy importante que conozcas el funcionamiento del cuadro eléctrico.
Esto te permitirá detectar problemas y solucionar incidencias de forma efectiva. Conocer su funcionamiento puede ayudarte a programarlo, cosa que te facilitará el tema del ahorro en la factura de la luz.
Hasta el año 2002 no había una normativa que estipulase los elementos que debían componer el cuadro eléctrico. Por lo que su apariencia, junto al sistema eléctrico que tengas, puede variar.
Hoy en día, existen una serie de componentes obligatorios en el cuadro eléctrico según el Real Decreto 842/2002:

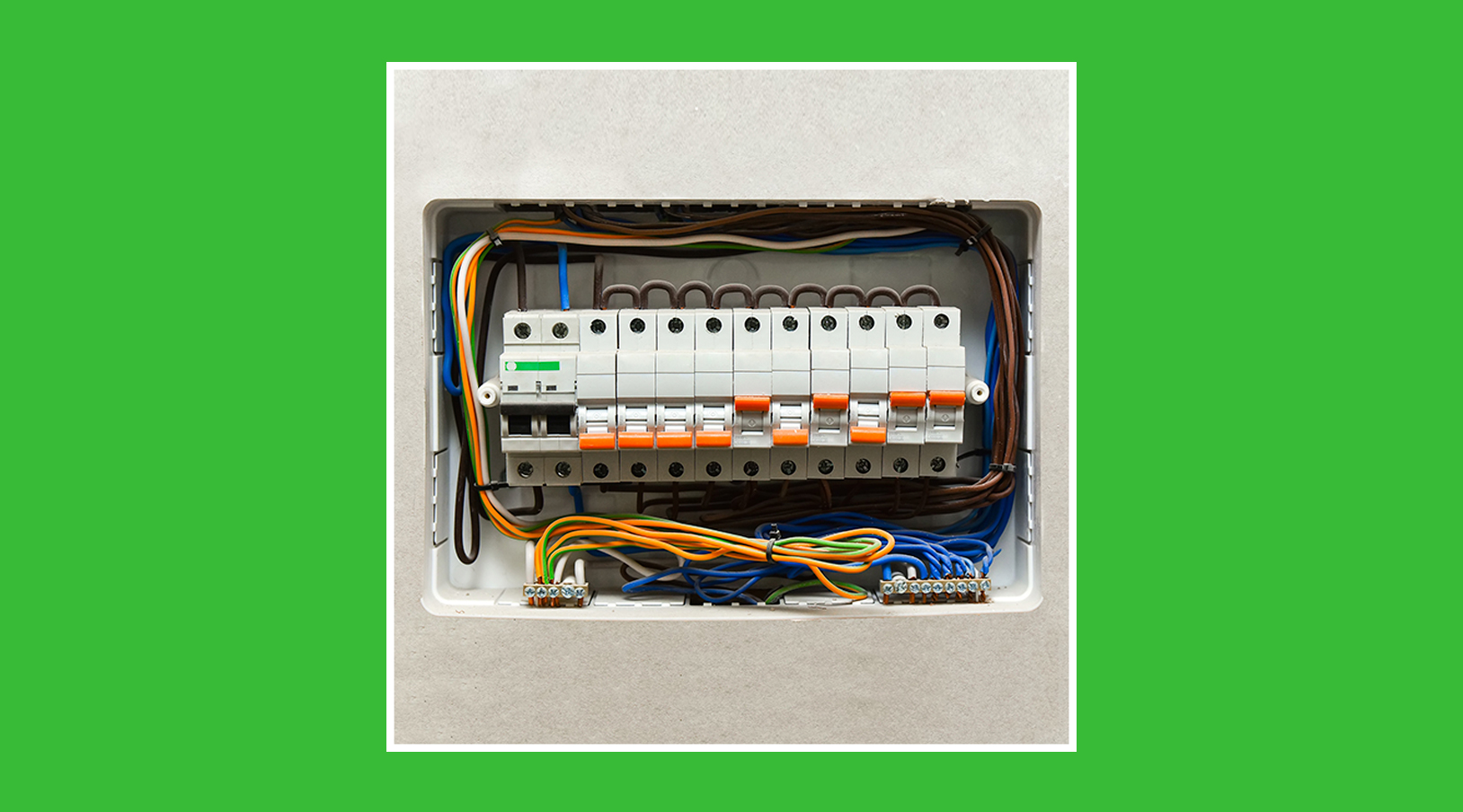

El cuadro eléctrico no solo alberga interruptores: también organiza y protege toda la instalación de la vivienda. Su interior está diseñado para distribuir la energía de forma segura y evitar sobrecargas.
Dentro del cuadro puedes encontrar elementos como interruptores magnetotérmicos, interruptores diferenciales, protectores contra sobretensiones, regletas de conexión y, en muchos casos, dispositivos de medida o control.
Cada uno cumple una función concreta para garantizar que la electricidad llega a cada circuito sin riesgos.
Diferencial: sirve para proteger a las personas contra contactos directos e indirectos cuando se supere la intensidad residual. Que no te quemes los pelos básicamente.
Magnetotérmico: se encarga de cortar la corriente si se supera un determinado valor y baja los plomos. Es lo mismo que ocurre con los fusibles, pero el magnetotérmico se puede rearmar de nuevo subiendo la ‘palanca’.
Este ayudará a proteger tu circuito eléctrico frente a cortocircuitos, así como de un exceso de consumo.
Los interruptores del cuadro eléctrico reciben distintos nombres según la protección que ofrecen. Este conjunto de dispositivos actúa como una barrera de seguridad para evitar incendios, descargas y averías en la red doméstica.
Lo que comúnmente se conoce como “la palanca de la luz” suele ser el Interruptor de Control de Potencia (ICP) o, en instalaciones más modernas, un interruptor general automático.
Su función es cortar la electricidad cuando se supera la potencia contratada o cuando se detecta un uso excesivo que podría comprometer la seguridad. Es la primera línea de defensa frente a sobrecargas globales en la vivienda.
Aunque a simple vista parezcan similares, el magnetotérmico y el diferencial cumplen roles distintos:
Veamos ahora cuáles son las partes de un cuadro de luz y qué hacer en cada caso si saltan los plomos. En numerosas ocasiones salta la luz en nuestra casa y no sabemos por qué. La mayoría de las veces depende de los aparatos que tenemos conectados a nuestra red eléctrica.
Si el fallo es tan simple como que superas la potencia contratada, puedes instalar un maxímetro para que no salte cada dos por tres. A continuación, mostramos qué puede ocurrir cuando alguna de las palancas ha saltado y te enseñamos a rearmarlas.
Este interruptor tiene la capacidad de cortar el suministro eléctrico momentáneamente si la potencia necesaria es superior a la contratada. Suele saltar cuando hay demasiados aparatos encendidos, pero se soluciona fácil.

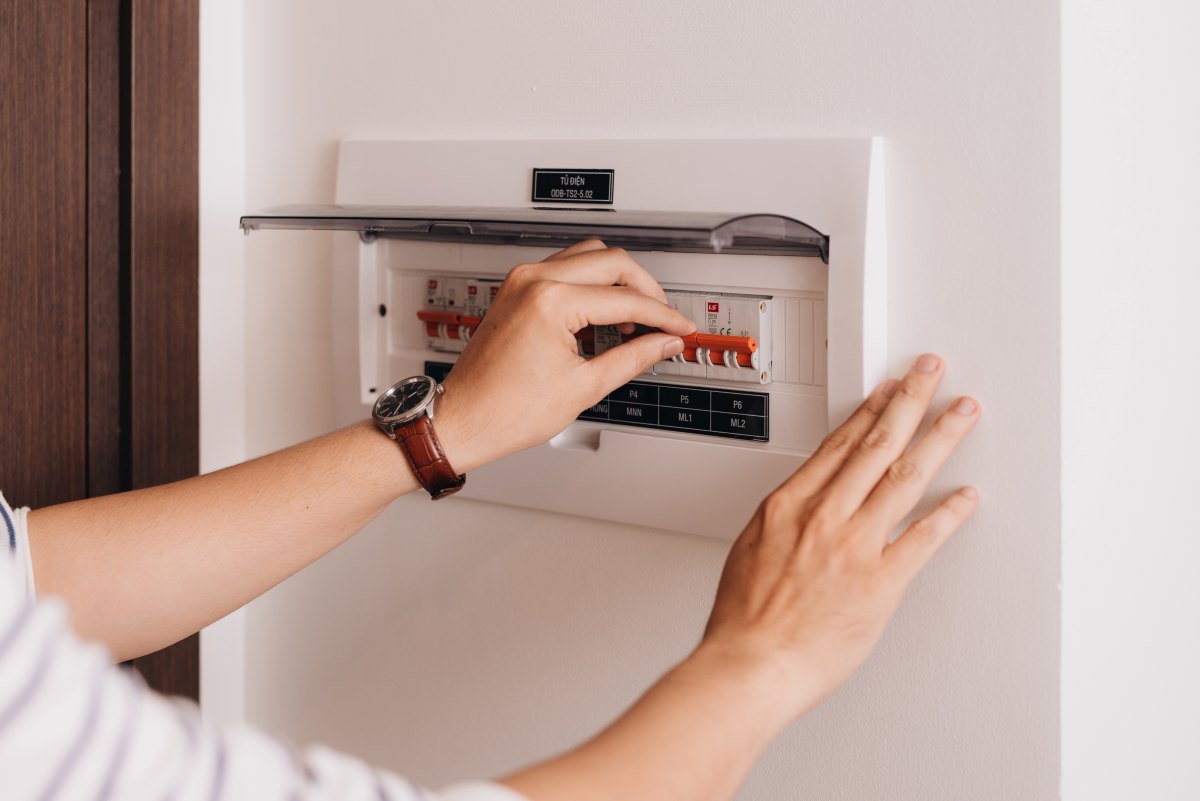

Solo tienes que acudir al cuadro eléctrico y subir el interruptor. Previamente, es recomendable que desconectes alguno de los aparatos que tenías conectado, el último que hizo saltar la luz, por ejemplo. Si no lo haces volverá a saltar al instante.
Puede que cuando vayas a subir de nuevo la palanca te encuentres el ICP en los siguientes lugares:
Además, podrás observar que este interruptor está protegido en el cuadro. Esto tiene un sentido y es que no se pueda manipular o puentear y acceder a más potencia de la contratada.
Han saltado los plomos. ¿Soluciones? Si salta el interruptor de control de potencia o ICP puede ser que haya muchos aparatos encendidos y se esté sobrepasando la potencia contratada. Esta es una de las razones más comunes por las que se va la luz en tu casa o local.
Para solucionar este problema, apaga algunos dispositivos y sube la palanca. Se trata de ir descartando uno a uno para encontrar el límite de la capacidad y poder prevenir situaciones similares en el futuro.
El IGA controla que no se supere la potencia máxima que soporta la instalación. Traducido: que corta el suministro eléctrico cuando hay riesgo de cortocircuito o sobrecarga. Baja esta palanca cuando realices reparaciones para evitar accidentes.
Ejemplo: una vivienda contrata una potencia de 8 kW y, sin embargo, su instalación no soporta más de 4,5 kW. En esta situación, el IGA saltará cada vez que se superen los 4,5 kW mencionados. Por ello, mira primero cuánto soporta tu vivienda antes de contratar una potencia.
Debes saber diferenciar entre el IPC y el IGA para no tocar el equivocado y causar un fallo en el circuito eléctrico de tu casa.
Lo bueno de este interruptor es que si salta es porque te ha protegido de un cortocircuito. El IGA baja siempre junto a otro interruptor, por eso debes comprobar qué otra palanca ha bajado para saber cuál es el elemento que genera el problema.

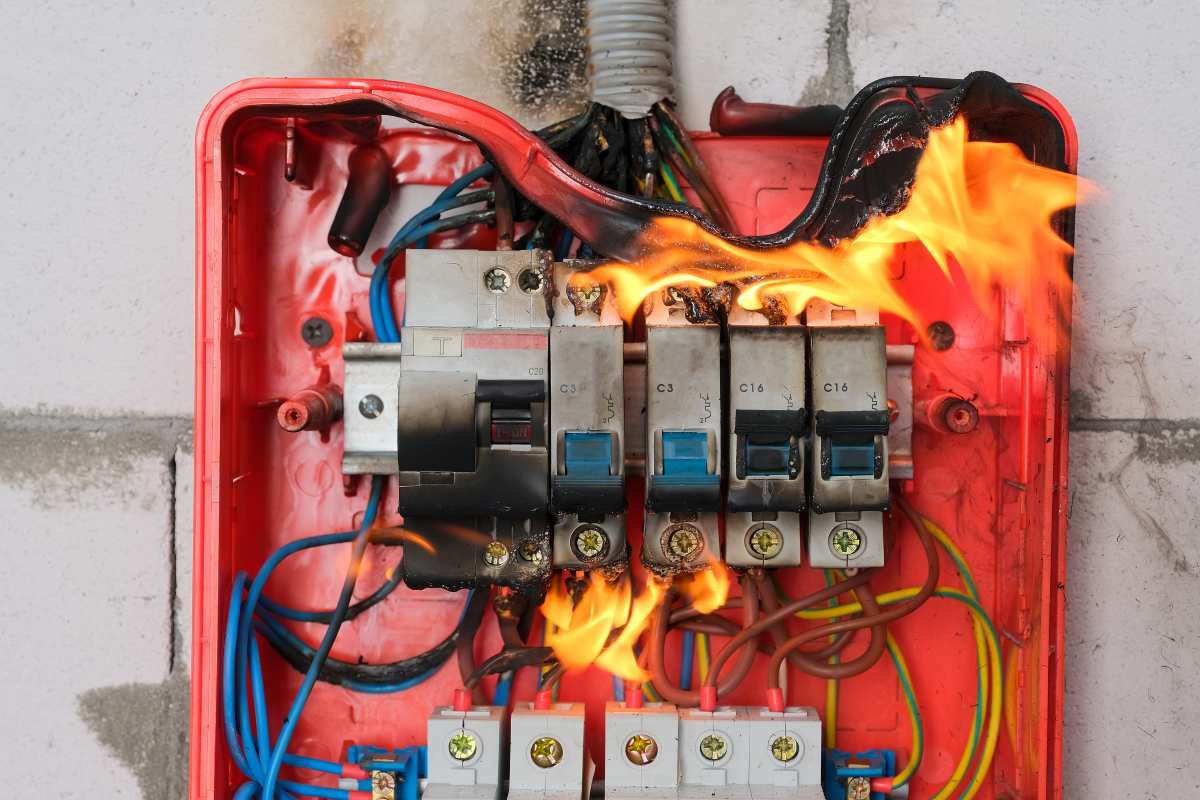

El ID protege la vivienda de posibles incendios y descargas eléctricas a las personas. Este interruptor corta la electricidad si detecta una anomalía en la instalación que provoca fuga de corrientes.
Por lo general existe un solo interruptor diferencial en cada cuadro, pero es posible que en tu casa haya varios (uno por zona). Además, viene acompañado por un pequeño pulsador que permite comprobar si el ID salta en caso de fallo para garantizar la seguridad.
El ID baja cuando hay una fuga de corriente. Para solucionarlo debes ver primero qué aparato provoca el fallo. Te recomendamos desenchufar todos los electrodomésticos y subir el ID.
Después, enchufa uno a uno los aparatos y cuando salte el ID de nuevo, sabrás el origen del problema.
Los PIAs controla y protegen circuitos en los que se divide una instalación. A su vez, aseguran los aparatos que dependen de este (como los enchufes, la calefacción, la vitro, las bombillas). El PIA correspondiente bajará cuando se perciba un exceso de potencia en un área.
Lo mejor es añadir una pegatina sobre cada PIA para identificar la zona de la vivienda o local a la que afecta. Así, al saltar el interruptor, ya sabes dónde está el incidente.
Para que los pequeños interruptores de potencia salten debe haber un enchufe o electrodoméstico que esté averiado. Como te dijimos antes, desenchufa todos los aparatos uno a uno hasta que vuelva a subir automáticamente la palanca.
Ahora que sabes cuál es el origen del problema, prueba a enchufar ese dispositivo en otro enchufe y sabrás si el incidente viene del enchufe o del electrodoméstico.
Aunque no requiere intervenciones constantes, un mantenimiento básico ayuda a prevenir fallos inesperados y prolonga la vida útil de los componentes del cuadro.
Para comprobar que todo está en orden, bastan unas revisiones periódicas:
Ahora ya tienes la información necesaria para entender qué pasa en tu casa cuando se va la luz. Si necesitas algo más contáctanos a través de nuestra web o llamando al 900 622 700. En Yoigo LUZ y GAS estamos siempre dispuestos a ayudarte.
